Zimny lut to wadliwe połączenie lutowane, które powstaje w nieodpowiednich warunkach temperaturowych, prowadząc do słabej przewodności elektrycznej i niskiej wytrzymałości mechanicznej. Najczęstszą przyczyną zimnego lutu jest zbyt niska temperatura lutowania lub zbyt szybkie stygnięcie spoiwa, co uniemożliwia prawidłowe zwilżenie łączonych powierzchni i powstanie trwałej więzi metalurgicznej. Taki wadliwy złącze, często nazywane również zimnym stykiem, jest jednym z najczęstszych źródeł awarii w urządzeniach elektronicznych, od prostych zabawek po skomplikowane komputery.

Co to jest zimny lut i dlaczego powstaje?

Zimny lut to defekt w procesie lutowania, który uniemożliwia powstanie prawidłowego połączenia metalurgicznego między łączonymi elementami a spoiwem lutowniczym. W idealnych warunkach, roztopione spoiwo (np. cyna z dodatkami) zwilża metalowe powierzchnie, a na styku tych materiałów zachodzi zjawisko dyfuzji, tworząc cienką, ale niezwykle mocną warstwę międzymetaliczną. To właśnie ta warstwa gwarantuje zarówno doskonałą przewodność elektryczną, jak i wysoką wytrzymałość mechaniczną. Proces powstawania zimnego lutu zaburza ten mechanizm.

Główne przyczyny powstawania zimnych lutów to:

• Niewystarczająca temperatura: Jeśli grot lutownicy lub gorące powietrze z opalarki nie dostarczą wystarczającej ilości ciepła, aby temperatura łączonych metali przewyższała temperaturę topnienia lutu, spoiwo nie będzie w stanie ich prawidłowo zwilżyć. Zamiast rozpłynąć się i połączyć z powierzchnią, zastygnie w formie grudki.
• Zanieczyszczone powierzchnie: Tlenki, tłuszcz, kurz czy resztki starego topnika na polach lutowniczych lub wyprowadzeniach komponentów działają jak bariera. Uniemożliwiają one bezpośredni kontakt spoiwa z metalem, co jest kluczowe dla procesu dyfuzji.
• Ruch elementu podczas stygnięcia: Nawet minimalne poruszenie komponentu w momencie, gdy spoiwo przechodzi ze stanu ciekłego w stały, powoduje pęknięcia w jego strukturze. Połączenie staje się kruche i niestabilne.
• Zbyt szybkie chłodzenie: Nagłe schłodzenie złącza, na przykład przez przeciąg, może prowadzić do naprężeń wewnętrznych w strukturze spoiwa i powstania zimnego lutu.
• Stare lub nieodpowiednie spoiwo: Używanie zwietrzałego spoiwa lub takiego, które nie zawiera odpowiedniej ilości topnika, również utrudnia prawidłowe wykonanie połączenia.

Jak wygląda i jak rozpoznać zimny lut?

Rozpoznanie zimnego lutu wymaga uważnej inspekcji wizualnej, często przy użyciu lupy lub mikroskopu, ale niektóre jego cechy są widoczne gołym okiem. Prawidłowo wykonane złącze lutowane jest błyszczące, gładkie i ma wklęsły profil (menisk) w miejscu, gdzie spoiwo styka się z pinem komponentu i polem lutowniczym na płytce drukowanej. Zimny lut wygląda zupełnie inaczej.

Charakterystyka wizualna zimnego lutu:

• Matowa i ziarnista powierzchnia: Zamiast lustrzanego połysku, zimny lut jest szary, matowy i wygląda na chropowaty. Jego powierzchnia przypomina oszronione szkło.
• Nieregularny, wypukły kształt: Spoiwo nie rozpłynęło się prawidłowo, więc tworzy grudkę lub kulkę, która tylko powierzchownie przylega do metalu, zamiast się z nim złączyć. Brak charakterystycznego, wklęsłego menisku.
• Widoczne pęknięcia: W skrajnych przypadkach na powierzchni zimnego lutu mogą być widoczne mikropęknięcia, zwłaszcza wokół wyprowadzenia elementu.
• Brak zwilżania: Można zaobserwować, że spoiwo nie „przylgnęło” do jednej z łączonych powierzchni, tworząc wyraźną granicę zamiast płynnego przejścia.

Oprócz wyglądu, zimne luty objawiają się problemami w działaniu urządzenia. Może to być całkowity brak reakcji, przerywane działanie (urządzenie działa po poruszeniu lub uderzeniu), trzaski w głośnikach, niestabilny obraz lub losowe restarty. Te objawy wynikają z faktu, że zimny lut tworzy nieprzewidywalny elektrycznie zimny styk.

Czym grozi zimny lut w obwodzie elektrycznym?

Obecność zimnego lutu w obwodzie elektrycznym to poważny problem, który prowadzi do szeregu negatywnych konsekwencji, znacznie wykraczających poza zwykły brak połączenia. Jego wadliwa struktura wprowadza do układu pasożytnicze elementy, które zakłócają jego pracę.

Wysoka rezystancja i jej skutki

Najpoważniejszym problemem jest wysoka rezystancja (opór elektryczny) zimnego lutu. Prawidłowe połączenie ma rezystancję bliską zeru, podczas gdy wadliwe złącze może wprowadzać opór rzędu od kilku omów do megaomów. Skutki tego są następujące:

• Spadki napięcia: Prąd płynący przez rezystancję powoduje spadek napięcia. Wrażliwe układy cyfrowe mogą przestać działać, jeśli napięcie zasilające spadnie poniżej wymaganego progu.
• Wydzielanie ciepła: Zgodnie z prawem Joule’a-Lenza, na rezystancji wydziela się ciepło. Zimny lut może się mocno nagrzewać, co grozi uszkodzeniem pobliskich komponentów lub nawet samej płytki drukowanej (PCB).
• Zakłócenia sygnału: W obwodach wysokiej częstotliwości lub analogowych, nieprzewidywalna rezystancja zimnego styku działa jak źródło szumów i zakłóceń, degradując jakość sygnału.

Niska wytrzymałość mechaniczna i zupełna przerwa

Zimny lut jest kruchy. Wibracje, wstrząsy czy cykle termiczne (rozgrzewanie i chłodzenie się urządzenia) mogą łatwo doprowadzić do jego całkowitego pęknięcia. W takim przypadku powstaje zupełna przerwa w obwodzie, a urządzenie przestaje działać. Co gorsza, pęknięcie może być mikroskopijne i połączenie może pojawiać się i znikać w zależności od temperatury lub naprężeń mechanicznych, co czyni diagnozę usterki niezwykle trudną.

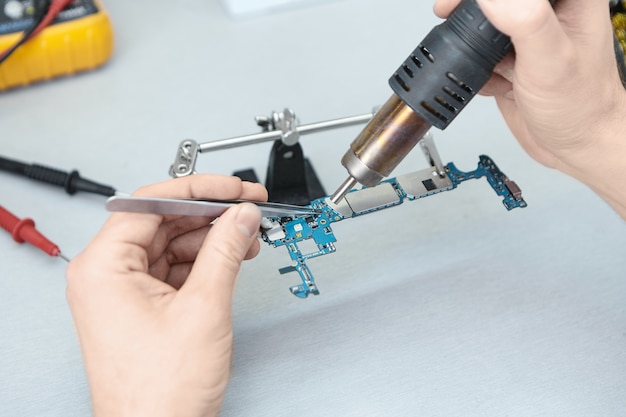

Jak naprawić zimne luty przy użyciu opalarki?

Naprawa zimnego lutu polega na ponownym doprowadzeniu go do stanu płynnego w kontrolowanych warunkach, aby mógł prawidłowo zwilżyć łączone powierzchnie. Metoda ta, zwana „re-flowingiem”, jest szczególnie skuteczna przy użyciu opalarki (stacji na gorące powietrze), zwłaszcza przy elementach montowanych powierzchniowo (SMD). Oto jak wykonać ten proces krok po kroku:

1. Przygotowanie miejsca pracy: Zapewnij dobrą wentylację, ponieważ opary topnika są szkodliwe. Zabezpiecz elementy wrażliwe na temperaturę (np. plastikowe złącza, kondensatory elektrolityczne) za pomocą taśmy kaptonowej.
2. Oczyszczenie powierzchni: Dokładnie oczyść obszar wokół zimnego lutu za pomocą alkoholu izopropylowego (IPA) i szczoteczki ESD. Usuń wszelki kurz, brud i stare resztki topnika.
3. Aplikacja świeżego topnika: Nałóż niewielką ilość dobrej jakości topnika (najlepiej w formie żelu lub pasty) bezpośrednio na wadliwe złącze. Topnik jest absolutnie kluczowy – usunie tlenki z powierzchni metalu i ułatwi spoiwu rozpłynięcie się.
4. Ustawienie opalarki: Ustaw temperaturę i siłę nadmuchu w swojej stacji hot-air. Zacznij od niższych wartości, orientacyjnie 250-300°C i słabego nadmuchu, aby nie zdmuchnąć pobliskich, małych elementów. Temperatura musi być dostosowana do rodzaju spoiwa (ołowiowe topi się w niższej temperaturze niż bezołowiowe).
5. Podgrzewanie złącza: Trzymaj dyszę opalarki w odległości kilku centymetrów od płytki. Podgrzewaj obszar wokół złącza kolistymi ruchami, aby równomiernie rozprowadzić ciepło. Następnie skup się na samym zimnym lucie. Obserwuj uważnie – po chwili spoiwo powinno stać się płynne i błyszczące. Cały proces powinien trwać zaledwie kilka sekund.
6. Chłodzenie bez ruchu: Gdy tylko spoiwo się rozpłynie i utworzy prawidłowy menisk, powoli odsuń opalarkę. Absolutnie nie wolno poruszać płytką ani elementem, dopóki lut nie zastygnie. Pozwól mu ostygnąć naturalnie przez kilkadziesiąt sekund.
7. Inspekcja i czyszczenie końcowe: Po ostygnięciu sprawdź jakość połączenia pod lupą. Powinno być teraz gładkie i błyszczące. Na koniec ponownie użyj alkoholu izopropylowego, aby usunąć resztki topnika, które mogą powodować korozję.

Kiedy opalarka jest lepsza od lutownicy do naprawy zimnych lutów?

Zarówno tradycyjna lutownica, jak i opalarka (stacja hot-air) mogą być użyte do naprawy zimnych lutów, ale wybór narzędzia zależy od konkretnej sytuacji. Opalarka ma przewagę w kilku scenariuszach, podczas gdy lutownica kolbowa sprawdzi się lepiej w innych.

Sytuacja	Lepsze narzędzie	Wyjaśnienie
Pojedynczy element przewlekany (THT)	Lutownica	Pozwala na precyzyjne dostarczenie ciepła do jednego punktu bez ryzyka przegrzania sąsiednich komponentów.
Układ scalony z wieloma nóżkami (np. QFP, SOIC)	Opalarka	Umożliwia równomierne podgrzanie wszystkich wyprowadzeń jednocześnie, co zapobiega naprężeniom mechanicznym i ułatwia re-flowing wszystkich połączeń.
Bardzo małe elementy SMD (rezystory, kondensatory)	Opalarka	Delikatny nadmuch gorącego powietrza pozwala na bezdotykowe rozpływanie spoiwa, minimalizując ryzyko mechanicznego uszkodzenia elementu.
Konieczność dodania świeżego spoiwa	Lutownica	Lutownica pozwala jednocześnie podgrzewać złącze i aplikować nową cynę, co jest trudne do wykonania przy użyciu opalarki.
Naprawa w gęsto zabudowanym obszarze	Lutownica (z precyzyjnym grotem)	Umożliwia dotarcie do konkretnego punktu bez ogrzewania wrażliwych elementów w pobliżu, takich jak plastikowe gniazda.

Jak zapobiegać powstawaniu zimnych lutów?

Zamiast naprawiać, zawsze lepiej jest zapobiegać. Prawidłowa technika lutowania to klucz do tworzenia trwałych i niezawodnych połączeń. Aby uniknąć problemu zimnych lutów, należy przestrzegać kilku podstawowych zasad:

• Odpowiednia temperatura: Upewnij się, że Twoja lutownica lub stacja hot-air jest ustawiona na temperaturę odpowiednią dla używanego spoiwa. Zbyt niska temperatura to główny winowajca.
• Czystość to podstawa: Zawsze pracuj na czystych powierzchniach. Przed lutowaniem oczyść pola lutownicze i wyprowadzenia elementów alkoholem izopropylowym. Dbaj też o czystość grota lutownicy.
• Używaj topnika: Nawet jeśli używasz spoiwa z rdzeniem topnikowym, aplikacja dodatkowej warstwy topnika w żelu lub płynie znacząco poprawia jakość lutu.
• Prawidłowa technika grzania: Grzej jednocześnie obie łączone powierzchnie (np. pole lutownicze i nóżkę komponentu), a dopiero potem przyłóż do nich spoiwo. Pozwól, aby to rozgrzany metal topił cynę, a nie grot lutownicy.
• Stabilizacja elementu: Unieruchom lutowany element na czas stygnięcia spoiwa. Wystarczy kilka sekund, aby połączenie uzyskało pełną wytrzymałość mechaniczną.

Opanowanie tych zasad sprawi, że problem zimnych lutów przestanie być Twoim zmartwieniem, a tworzone przez Ciebie połączenia będą solidne i niezawodne przez lata.

Zimne luty – Kontekst historyczny i wpływ dyrektywy RoHS

Współczesny problem z zimnymi lutami jest w dużej mierze powiązany ze zmianami w technologii lutowania, które zaszły na początku XXI wieku. Kluczowym momentem było wprowadzenie przez Unię Europejską dyrektywy RoHS (Restriction of Hazardous Substances), która od 1 lipca 2006 roku drastycznie ograniczyła stosowanie ołowiu w elektronice. Celem było ograniczenie szkodliwego wpływu metali ciężkich na środowisko i zdrowie ludzi.

Przed dyrektywą RoHS standardem były spoiwa cynowo-ołowiowe (np. Sn63Pb37), które charakteryzowały się niską temperaturą topnienia (około 183°C) i dużą elastycznością. Dzięki dodatkowi ołowiu, luty były odporne na naprężenia mechaniczne i zmiany temperatur. Niestety, ołów jest substancją toksyczną, co doprowadziło do jego eliminacji.

Nowoczesne spoiwa bezołowiowe (głównie stopy cyny, srebra i miedzi – SAC) mają wyższą temperaturę topnienia (zazwyczaj w zakresie 217-227°C), są twardsze i bardziej kruche. Ta kruchość sprawia, że są one znacznie bardziej podatne na pękanie pod wpływem wstrząsów, wibracji czy cyklicznych zmian temperatury (rozszerzania i kurczenia się materiałów). Właśnie dlatego problem zimnych lutów stał się znacznie częstszy w urządzeniach produkowanych po 2006 roku.

Układy BGA a problem zimnych lutów

Zjawisko zimnych lutów jest szczególnie dotkliwe w przypadku układów montowanych w technologii BGA (Ball Grid Array). W tej technologii, zamiast tradycyjnych nóżek, układ scalony połączony jest z płytą główną za pomocą setek małych kulek cyny umieszczonych na jego spodzie. Umożliwia to miniaturyzację i zwiększenie liczby połączeń, ale jednocześnie generuje nowe wyzwania.

Duże układy BGA, takie jak procesory graficzne (GPU) czy chipsety na płytach głównych, generują znaczne ilości ciepła. Cykliczne nagrzewanie i chłodzenie powoduje naprężenia termiczne między układem a płytą drukowaną. Twarde i kruche luty bezołowiowe nie są w stanie skutecznie kompensować tych naprężeń, co z czasem prowadzi do mikropęknięć i powstawania zimnych lutów. To właśnie dlatego karty graficzne w laptopach są tak częstymi ofiarami tej usterki.

Inne przyczyny zimnych lutów – Od uszkodzeń mechanicznych po wady produkcyjne

Choć cykle termiczne i właściwości lutów bezołowiowych są głównymi winowajcami, zimne luty mogą powstawać również z innych powodów. Zrozumienie ich pozwala lepiej diagnozować problem i zapobiegać mu w przyszłości. Niejeden zimny lut powstał w wyniku nieprawidłowego użytkowania sprzętu.

Do najczęstszych przyczyn należą:

• Uszkodzenia mechaniczne – Upadek laptopa, silne wstrząsy podczas transportu czy nawet wyginanie obudowy mogą spowodować naprężenia, które doprowadzą do pęknięcia kruchych połączeń lutowanych. Szczególnie podatne są na to duże i ciężkie komponenty. Każde takie uszkodzenie mechaniczne zwiększa ryzyko awarii.
• Wady procesu produkcyjnego – Błędy na etapie produkcji, takie jak niewłaściwa temperatura lutowania, zanieczyszczenie padów lutowniczych, utlenienie powierzchni czy użycie nieodpowiedniej ilości pasty lutowniczej, mogą spowodować, że połączenie od początku będzie słabe i podatne na uszkodzenie. Taki błąd może ujawnić się dopiero po pewnym czasie użytkowania.
• Wibracje – Urządzenia pracujące w warunkach ciągłych wibracji, jak elektronika samochodowa czy sprzęt przemysłowy, są wyjątkowo narażone na zmęczeniowe pękanie lutów. Ciągłe drgania osłabiają strukturę połączenia, aż w końcu dochodzi do jego przerwania.

Jak rozpoznać zimne luty w laptopie i elektronice samochodowej?

Objawy zimnych lutów często bywają niejednoznaczne i mogą wskazywać na inne usterki, jednak pewne symptomy są bardzo charakterystyczne dla konkretnych urządzeń. Wiedza o nich pozwala wstępnie zdiagnozować problem.

W laptopach, szczególnie przy uszkodzeniach karty graficznej (GPU):

• Artefakty graficzne – Na ekranie pojawiają się losowe kropki, linie, kwadraty lub przekłamania kolorów, które nie są związane z oprogramowaniem.
• Problemy z uruchomieniem – Laptop włącza się (słychać pracę wentylatora, świecą się diody), ale ekran pozostaje czarny.
• Sygnały dźwiękowe BIOS – Płyta główna komunikuje błąd za pomocą sekwencji dźwięków. Przykładowo, kod 1 długi i 2 krótkie sygnały często oznacza problem z kartą graficzną.
• Automatyczne przełączanie w tryb VGA – System operacyjny uruchamia się w niskiej rozdzielczości (np. 800×600), a menedżer urządzeń pokazuje błąd sterownika karty graficznej.

W elektronice samochodowej:

• Przerywające działanie – Radio, panel klimatyzacji czy wyświetlacz deski rozdzielczej raz działają, a raz nie, często w zależności od temperatury lub wstrząsów (np. przejazdu przez nierówności).
• Problemy z potencjometrami – Klasyczny objaw zimnego lutu to niedziałający potencjometr głośności w radiu na mrozie. Po nagrzaniu wnętrza auta, gdy materiały się rozszerzą, styk zostaje tymczasowo przywrócony i regulacja zaczyna działać.
• Błędy czujników – Losowe błędy czujników (np. ABS, poduszek powietrznych) mogą być spowodowane przez zimny lut w sterowniku, który traci kontakt pod wpływem wibracji silnika.

Zaawansowane metody wykrywania zimnych lutów – Gdy oko nie wystarczy

Inspekcja wizualna, nawet z użyciem lupy, często nie wystarcza do zlokalizowania zimnego lutu, zwłaszcza w przypadku mikropęknięć lub połączeń ukrytych pod układami BGA. W takich sytuacjach serwisy i zaawansowani hobbyści sięgają po bardziej wyrafinowane techniki diagnostyczne.

• Metoda termiczna (zamrażacz/opalarka) – Polega na punktowym schładzaniu (np. sprayem „zamrażaczem”) lub podgrzewaniu podejrzanych komponentów. Nagła zmiana temperatury powoduje skurcz lub rozszerzenie materiałów. Jeśli urządzenie zaczyna działać poprawnie po schłodzeniu lub podgrzaniu danego obszaru, z dużym prawdopodobieństwem zlokalizowaliśmy zimny lut.
• Metoda mechaniczna (ostukiwanie) – Delikatne opukiwanie płytki drukowanej lub poszczególnych elementów za pomocą niemetalowego narzędzia (np. plastikowej rączki śrubokręta) może chwilowo przywrócić styk w pękniętym połączeniu. Jeśli usterka pojawia się i znika w rytm stukania, to silna wskazówka na obecność zimnego lutu.
• Pomiary elektryczne – Użycie multimetru do pomiaru ciągłości obwodu lub rezystancji może pomóc w wykrywaniu przerw. Problem w tym, że mikropęknięcie może przewodzić prąd o niskim natężeniu (używany przez miernik), ale zawodzić pod normalnym obciążeniem.
• Automatyczna Inspekcja Optyczna (AOI) – W warunkach produkcyjnych stosuje się systemy kamer o wysokiej rozdzielczości, które porównują obraz płytki z wzorcem. AOI jest w stanie wykrywać błędy w kształcie, wielkości i połysku lutów.
• Inspekcja rentgenowska (X-ray) – To najskuteczniejsza metoda diagnozowania zimnych lutów pod układami BGA. Promienie rentgenowskie przenikają przez układ scalony, pozwalając na dokładne obejrzenie kształtu i integralności każdej kulki lutowniczej.

Naprawa zimnych lutów – Porównanie metod i ocena ryzyka

Wybór metody naprawy zależy od rodzaju usterki, posiadanego sprzętu i umiejętności. Każde podejście ma swoje wady i zalety, a niektóre „domowe sposoby” niosą ze sobą poważne ryzyko trwałego uszkodzenia sprzętu elektronicznego.

Metoda naprawy	Skuteczność	Ryzyko uszkodzenia	Kiedy stosować?
Lutownica grotowa	Wysoka dla elementów przewlekanych i SMD z widocznymi nóżkami.	Niskie (przy zachowaniu ostrożności).	Naprawa pojedynczych, dostępnych punktów lutowniczych (kondensatory, rezystory, złącza).
Opalarka (Heat Gun)	Średnia do wysokiej (zależy od kontroli temperatury i precyzji).	Średnie (ryzyko przegrzania, uszkodzenia plastików, „zdmuchnięcia” elementów).	Ogrzewanie większych obszarów, naprawa układów z wieloma wyprowadzeniami (ale nie BGA), gdy nie ma dostępu do profesjonalnego sprzętu.
„Pieczenie” w piekarniku	Niska i krótkotrwała.	Bardzo wysokie (ryzyko stopienia plastików, uszkodzenia kondensatorów, nierównomierne grzanie).	Metoda wysoce niezalecana. Stosowana jako ostatnia deska ratunku, z pełną świadomością możliwego zniszczenia sprzętu.
Reballing BGA	Bardzo wysoka (przywraca fabryczną jakość połączenia).	Niskie (w profesjonalnym serwisie).	Naprawa zimnych lutów pod układami BGA (np. GPU, chipset). Jedyne skuteczne i trwałe rozwiązanie dla tego typu usterek.

Reballing BGA – Kiedy jest konieczny i na czym polega?

Reballing jest zaawansowanym procesem serwisowym, który polega na całkowitej wymianie kulek lutowniczych pod układem BGA. Jest to jedyna w pełni skuteczna metoda naprawy, gdy wystąpi zimny lut pod takim komponentem. Zwykłe wygrzewanie opalarką może co najwyżej tymczasowo „załatać” pęknięcie, ale problem niemal na pewno powróci.

Proces reballingu przebiega w kilku krokach:

1. Demontaż układu – Układ BGA jest precyzyjnie podgrzewany na specjalistycznej stacji lutowniczej i zdejmowany z płyty głównej.
2. Czyszczenie – Zarówno powierzchnia płyty głównej, jak i spód układu są dokładnie czyszczone ze starych resztek cyny i topnika.
3. Nałożenie nowych kulek – Za pomocą precyzyjnego sita na układ nanoszone są nowe kulki lutownicze o odpowiedniej średnicy.
4. Montaż układu – Układ z nowymi kulkami jest ponownie umieszczany na płycie głównej i lutowany w kontrolowanym profilu temperaturowym.

Reballing jest konieczny, gdy diagnostyka jednoznacznie wskazuje na uszkodzenie połączeń pod układem BGA. Wymiana całego układu jest natomiast niezbędna, gdy oprócz zimnych lutów uszkodzeniu uległa również jego wewnętrzna struktura krzemowa.

Trąd cynowy – Cichy wróg lutów bezołowiowych

Trąd cynowy (ang. tin pest) to mało znane, ale destrukcyjne zjawisko, które może dotykać luty bezołowiowe. Jest to alotropowa przemiana cyny metalicznej (białej), która jest stabilna w temperaturach pokojowych, w jej proszkową, kruchą odmianę (szarą). Proces ten zachodzi samorzutnie w niskich temperaturach, a jego optimum przypada poniżej 13.2°C.

W praktyce oznacza to, że sprzęt elektroniczny przechowywany lub używany w chłodnych warunkach (np. w nieogrzewanym garażu, w samochodzie zimą) jest narażony na powolną degradację połączeń lutowanych. Luty dotknięte trądem cynowym tracą swoje właściwości mechaniczne, stają się porowate i po prostu się rozpadają, co prowadzi do przerw w obwodach. Zjawisko to było jednym z powodów, dla których wojsko i przemysł kosmiczny długo opierały się przejściu na technologię bezołowiową, gdyż dodatek ołowiu skutecznie hamuje tę przemianę.

Wybór topnika – Klucz do skutecznej naprawy

Topnik jest chemicznym niezbędnikiem podczas każdego lutowania. Jego głównym zadaniem jest usunięcie tlenków z lutowanych powierzchni i zabezpieczenie ich przed ponownym utlenieniem w wysokiej temperaturze. Użycie odpowiedniego topnika jest kluczowe dla uzyskania prawidłowego, trwałego połączenia.

• Topnik RMA (Rosin Mildly Activated) – Najpopularniejszy typ w elektronice amatorskiej. Bazuje na kalafonii z niewielkim dodatkiem aktywatorów. Jest skuteczny, a jego pozostałości mają niską korozyjność i nie przewodzą prądu, choć dla estetyki warto je usunąć alkoholem izopropylowym.
• Topnik No-Clean – Jak sama nazwa wskazuje, jego pozostałości teoretycznie nie wymagają zmywania. Są przezroczyste, niekorozyjne i nieprzewodzące. Idealny do napraw, gdzie czyszczenie jest utrudnione, np. przy układach BGA.
• Topnik kwasowy (organiczny) – Bardzo agresywny i skuteczny, ale przeznaczony głównie do lutowania hydrauliki czy blach. Jest silnie korozyjny i przewodzi prąd, dlatego jego użycie w elektronice jest absolutnie zabronione. Może w krótkim czasie zniszczyć ścieżki na płytce drukowanej.

Najczęściej zadawane pytania

Co to jest zimny lut?

Zimny lut to wadliwe połączenie lutowane o słabych właściwościach elektrycznych i mechanicznych, powstałe w wyniku zbyt niskiej temperatury lub zbyt szybkiego stygnięcia spoiwa.

Jak wygląda prawidłowe połączenie lutowane?

Prawidłowy lut jest błyszczący, gładki i ma lekko wklęsły kształt (menisk). Tworzy solidne, metalurgiczne połączenie między łączonymi elementami.

Czy zimny lut przewodzi prąd?

Może przewodzić prąd, ale bardzo słabo i niestabilnie. Charakteryzuje go wysoka rezystancja, co powoduje straty sygnału, grzanie się, a nawet całkowitą przerwę w obwodzie.

Czy można naprawić zimny lut bez dodawania nowego spoiwa?

Tak, często wystarczy ponowne rozgrzanie połączenia z dodatkiem świeżego topnika. Proces ten nazywa się „re-flowing” i pozwala spoiwu prawidłowo zwilżyć powierzchnie.

Dlaczego do naprawy zimnych lutów używa się opalarki?

Opalarka pozwala na równomierne podgrzanie większego obszaru lub elementów o wielu wyprowadzeniach (np. układy SMD), co jest trudne do osiągnięcia tradycyjną lutownicą.

Jaka jest główna przyczyna powstawania zimnych lutów?

Najczęstszą przyczyną jest niewystarczająca temperatura podczas procesu lutowania, która uniemożliwia stopienie spoiwa i jego prawidłowe połączenie z metalem.
